9 LC oscilátor - rezonance

3. ročník - Elektromagnetické kmity - 097, LC oscilátor, Elektromagnetické kmity, napětí, proud, kondenzátor, cívka, voltmetr, frekvence, rezonance, pasco

Popis:

K paralelnímu LC obvodu připojíme zdroj střídavého napětí, u kterého lze měnit frekvenci. Měříme napětí zdroje a proud odebíraný ze zdroje.
Zdroj napětí - Pasco 850. Nastavit sinové kmity napětí a změnu frekvence od - do.
Rezonance - Pokud udržujeme stálý proud je napětí minimální. Obvod kmitá a příkon je minimální. (Je-li napětí stálé, proud při rezonanci vzroste.)

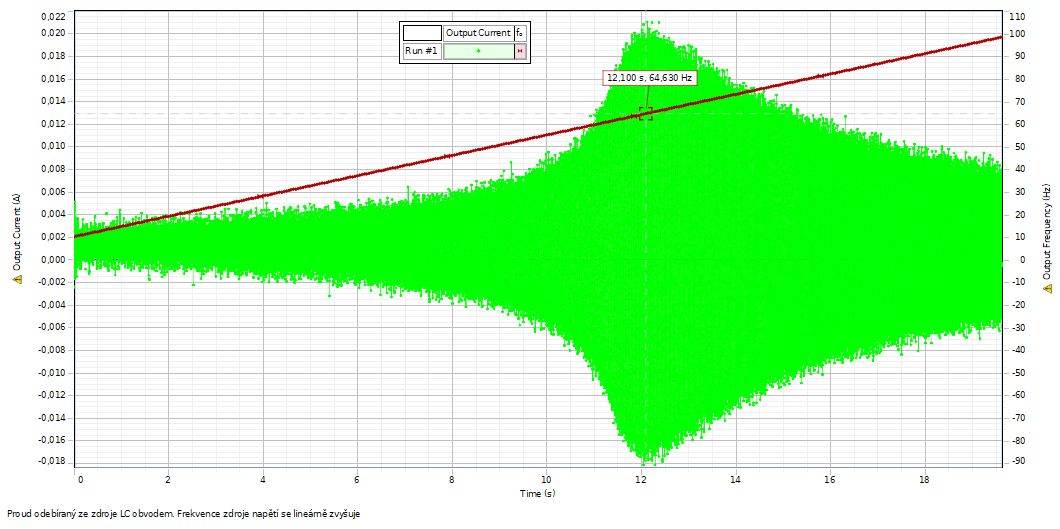

Zpracování v programu Pasco-Capstone. Průběh proudu a frekvence. Přiložený obrázek - rezonanční frekvence přibližně 65 Hz.
Ověření Thomsonova vztahu, měření indukčnosti cívky.

Pomůcky:

Pasco 850, V-A senzor (1000 Hz), cívka, kondenzátor, propojovací vodiče

Fotky:

Fotka

Videa:

Poznámky k videím:
