2 Zatěžovací charakteristika zdroje

3. ročník - Elektrický proud v kovech - 103, Zatezovaci charakteristika zdroje, napětí, proud, Ohmův zákon

Popis:

Ke zdroji napětí (tužková baterie...) připojíme proměnný odpor 1200 ohm a ampérmetr. Napětí měříme přímo na svorkách zdroje napětí.

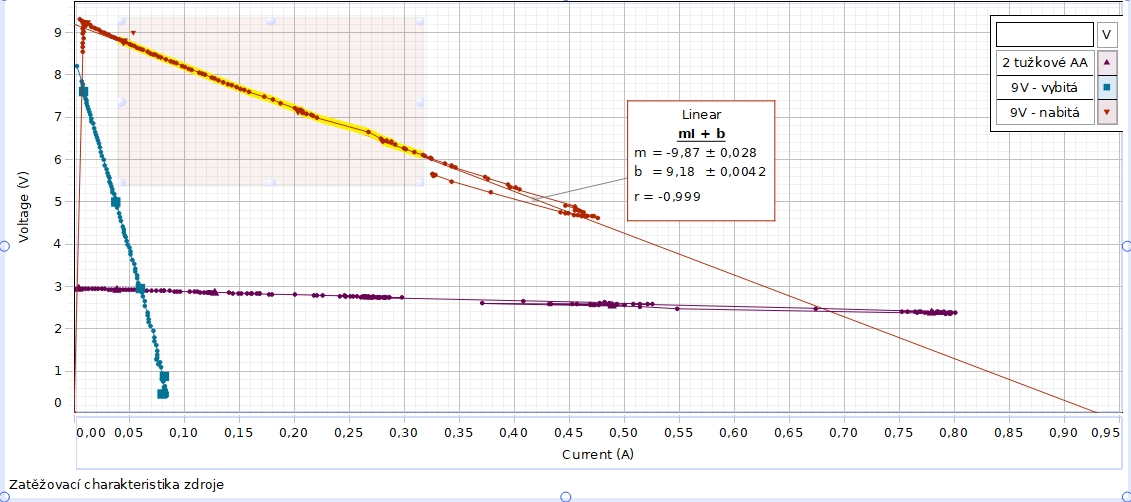

Graf závislosti napětí na odebíraném proudu. Lineární pokles napětí v závislosti na narůstajícím proudu. Proložená přímka ukáže zkratový proud (průsečík s vodorovnou osoou - napětí je nula).

Pomůcky:

Zdroj napětí, reostat 1200 ohm, Pasco VA-metr, propojovací vodiče.
