8 Zpoždění proudu na cívce

3. ročník - Střídavý proud - 072, Zpoždění proudu na cívce, RLC obvod, střídavé napět, fázový rozdíl, fáze, cívka, střídavý proud, seminář, pasco,

Popis:

Cívka 600 z s uzavřeným jádrem, předřadný odpor 10 Ohm (série), střídavé napětí 1 V. Pasco - měřit časovou závislost napětí a proudu. Nastavit maximální frekvenci snímání 1000 Hz (tj. 20 měření na periodu - nic moc, ale stačí).
Pozor na polaritu voltmetru a ampérmetru - nastavit pomocí stejnosměrného zdroje.

Obrázek - cívka 600z, ale neznámý odpor. Něco bude doměřeno a dodáno.

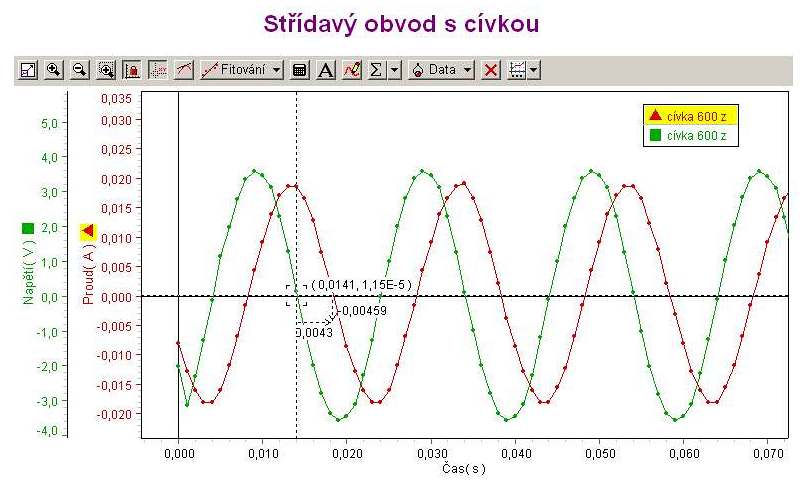

Z grafu je vidět zpoždění proudu za napětím o 0,0043s. Tomu odpovídá rozdíl fáze 77,4°.

Pomůcky:

cívka 600 z s uzavřeným jádrem - P
zdroj střídavého napětí (zelený) - L
Pasco - V/A metr

Fotky:

Fotka

Videa:

Poznámky k videím:
