8 Rezonance RLC obvodu

3. ročník - Střídavý proud - 069, Rezonance RLC obvodu, Střídavý proud, impedance, cívka, kondenzátor, seminář, pasco,

Popis:

Do série žárovka 6V, cívka 1200z s jádrem, kondenzátor 8 mikroF. Střídavé napětí 6-10V/50Hz. Uzavírat (popřípadě otevírat) jádro a sledovat jas žárovky.

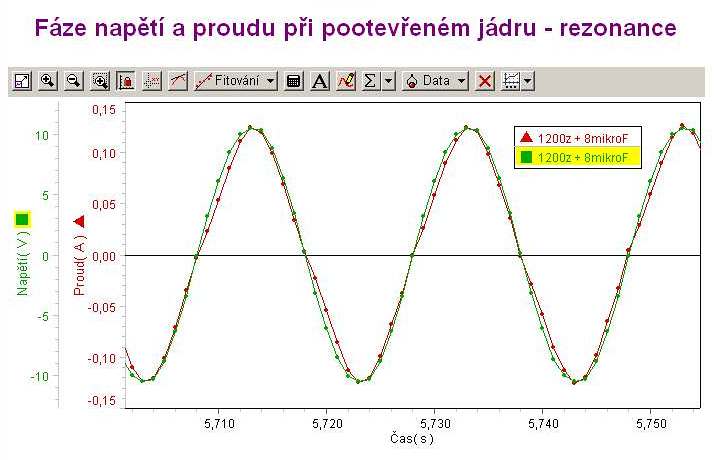

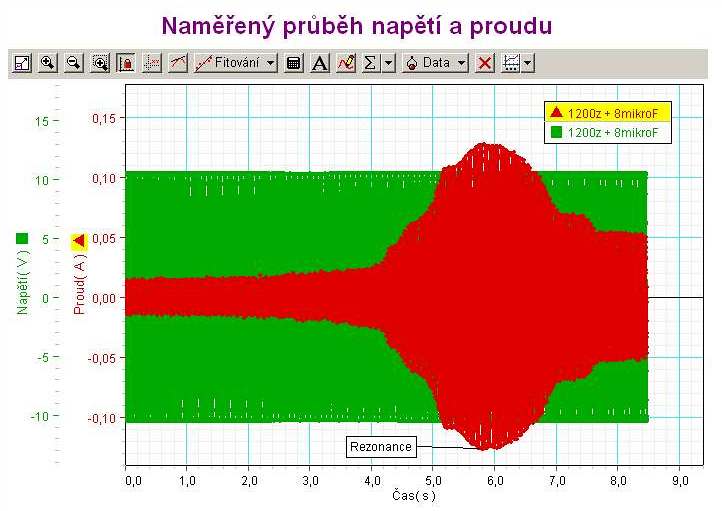

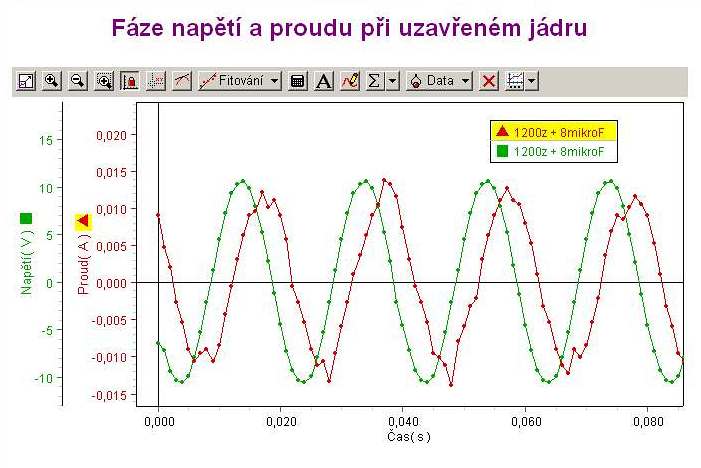

Pomocí PASCA lze měřit časový průběh napětí a proudu. Při rezonanci je maximální proud. Dále lze ukázat, že při rezonanci je proud ve fázi s napětím.

Pomůcky:

Zdroj střídavého napětí 10-20V/50Hz, žárovka 6V, cívka 1200z s jádrem, kondenzátor 8 mikroF, propojovací vodiče.
Pasco - V/A metr.

Fotky:

Fotka Fotka Fotka

Videa:

Poznámky k videím:
