2 VA charakteristika - odpor, žárovka, dioda

3. ročník - Elektrický proud v kovech - 021, VA charakteristika - odpor, žárovka, dioda, napětí, proud, pasco,

Popis:

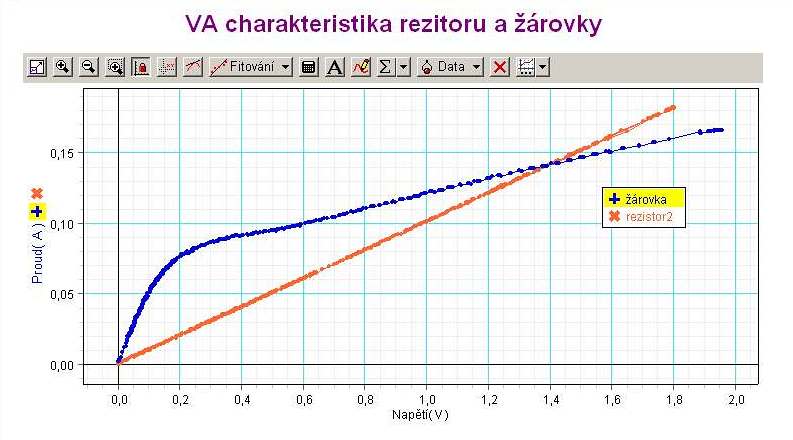

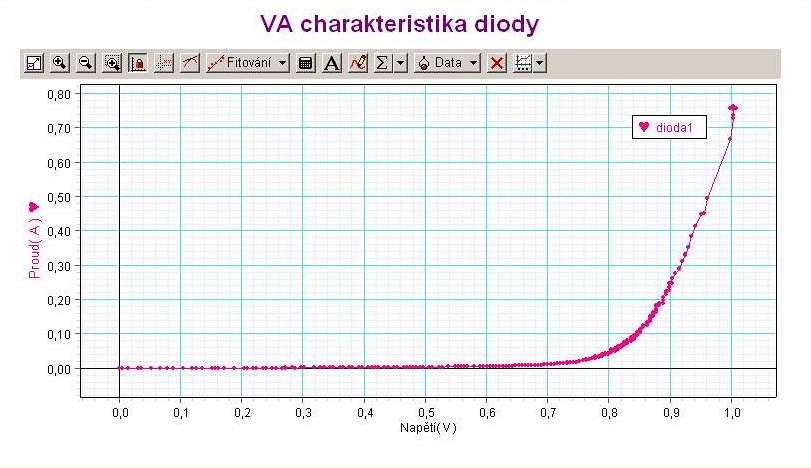

Sestavíme jednoduchý obvod se zdrojem napětí, potenciometrem a spotřebičem (rezistor, žárovka, dioda...). Pasco VA senzorem měříme časový průběh napětí a proudu. V DataStudiu zvolíme graf závislosti proudu na čase a po té změníme časovou osu na napětí. Získáme VA charakteristiku.

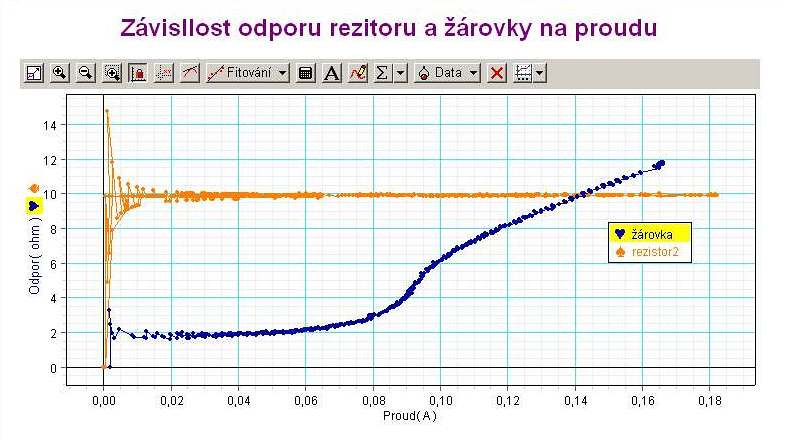

Navíc můžeme ve výpočtech DataStudia definovat odpor (U/I), vytvořit graf závislosti odporu na protékajícím proudu a diskutovat průběh.

Pomůcky:

PASCO VA metr, zdroj napětí, propojovací vodiče, potenciometr, rezistor, žárovka, dioda...

Fotky:

Videa:

Poznámky k videím:
