5 Obloukový výboj

3. ročník - Proud v plynech - 042, Proud v plynech, Oblokový výboj,

Popis:

1. Uhlíkové tyčovité elektrody - napětí 50 V, velký proud - šedý zdroj. Také lze transformovat z 230 V na 110 V.

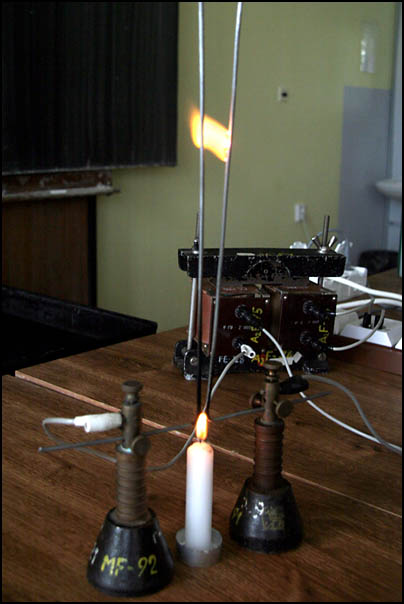

2. Zahnuté dráty. Napětí získáme transformací 230 V nahoru 20_krát (600 závitů/12000 závitů). Aby výboj začal, ionizujeme vzduch mezi dráty plamenem svíčky.

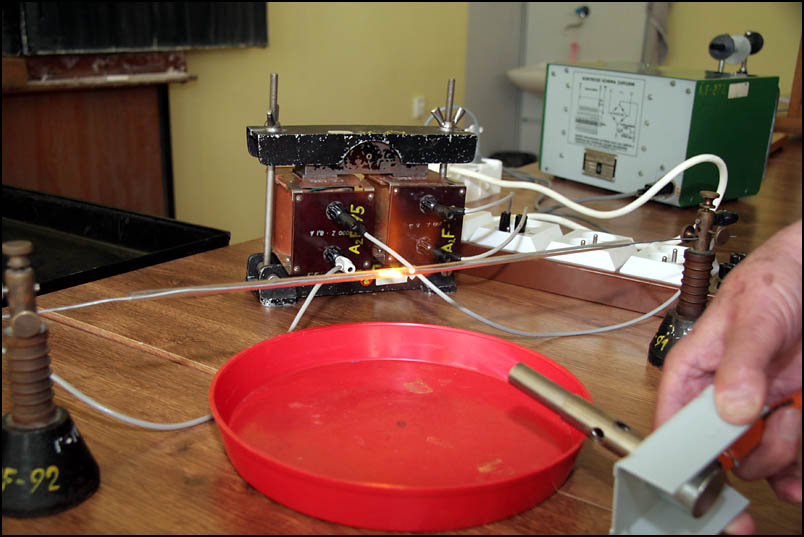

3. Dva přímé dráty zasunout proti sobě do skleněné trucičky. Přivést na ně vysoké napětí. Napětí získáme transformací 230 V nahoru 20_krát (600 závitů/12000 závitů). Trubičku v místě mezi dráty zahřejeme plynovým kahanem. Zapálí se obloukový výboj. Hoří i bez plamene. Zdá se, že se nic neděje (konce drátů lehce svítí). Nechat delší dobu, trubička se roztaví, oddělí a mezi dráty hoří oblouk. Konec.

Pomůcky:

1. Uhlíkové tyčovité elektrody, zdroj napětí 50 V s možností velkého proudu (ne zelený, ale starý šedý), propojovací vodiče.

2. Zahnuté dráty, svorky, rozkladný transformátor (600 závitů/12000 závitů), propojovací vodiče, svíčka.

3. Dráty, skleněná trubička, svorky, rozkladný transformátor (600 závitů/12000 závitů), propojovací vodiče, plynový kahan.

Fotky:

Fotka Fotka

Videa:

Poznámky k videím:
