8 Rezonance RLC obvodu_2

3. ročník - Střídavý proud - 070, Rezonance RLC obvodu, Střídavý proud, impedance, cívka, kondenzátor, seminář, pasco, 850,

Popis:

Sestavíme seriový RLC obvod. Jako zdroj napětí použijeme pasco 850. V hardware setup nastavíme na výstupu měření napětí a proudu, frekvence. Použito zde v ukázce. V signal generator nastavíme sinový průběh napětí s amplitudou 1V (nebo víc, ale nespálit součástky) a se změnou frekvence od ... do ... v daném čase s krokem změny frekvence. Zapnutí/vypnutí zdroje nastavíme na AUTO.

Výstup - graf

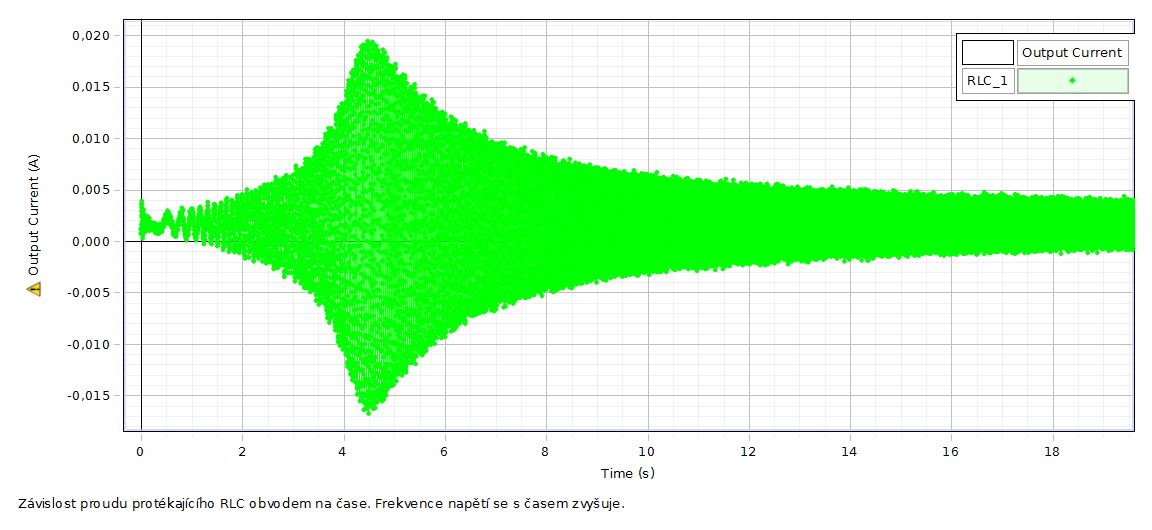

1. Závislost proudu na čase.

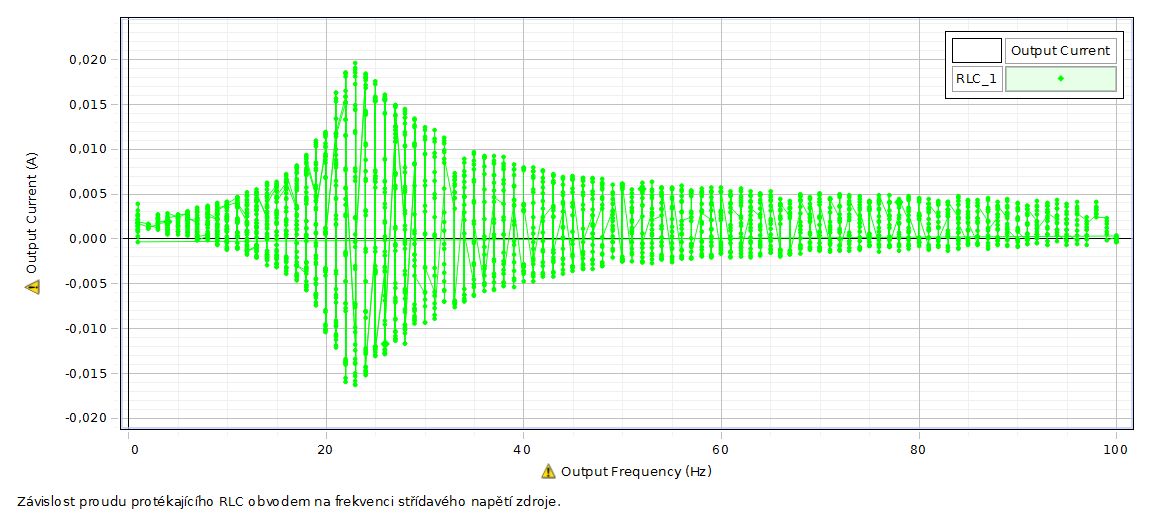

2. Závislost proudu na frekvenci napětí.

Rezonance - maximální proud - určí se hodnota frekvence.
Pokud známe kapacitu kondenzátoru, lze dopočítat indukčnost použité cívky L. ( wL = 1 / wC kde w = 2*pí*f )

Pomůcky:

Pasco 850, kondenzátor, cívka s jádrem, propojovací vodiče.

Fotky:

Fotka Fotka

Videa:

Poznámky k videím:
